产品详情

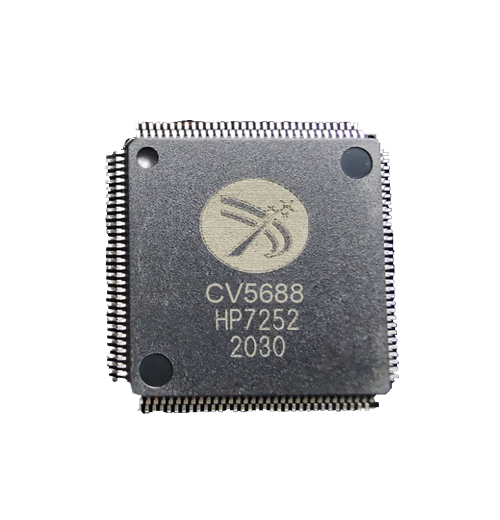

CV5688视频处理芯片是数字视频和模拟视频的全集成系统解决方案。5688提供图像
采集、处理和显示定时控制所需的所有关键功能。芯片功能包括视频ADC、PLL、高质量
放大和缩小缩放引擎、运动自适应隔行扫描、智能图像增强、屏幕显示控制器、10位DAC
和HDMI TX。所有的这些功能集成到一颗芯片上，5688无需多个系统组件简化设计降低
成本的同时保持高度的灵活性和质量。
视频输入
Analog RGB/YPBPR
8B BT656
8B/16B BT1120 input
8B/16B YC input
24B RGB input
24B YUV input
SDR/DDR
持标清和高清、隔行扫描和渐进式扫描，165Mhz自动模式检测
智能图像处理
黑白电平扩展
肤色校正
水平峰值
数字亮度瞬态改善
数字色度瞬态改善
ACCE（自适应色彩和对比度增强）亮度、对比度、饱和度和色调
调整
垂直翻转/水平镜像
静止显示
去隔行
边缘校正和运动自适应SDTV
（NTSC/PAL）/HDTV（1080i）逐行扫描
电影模式支持3：2和2：2下拉
2D和3D降噪功能/跨色抑制
缩放
完全可编程的缩放比例
独立的水平/垂直缩放
缩放算法提供高图像质量
芯片内OSD控制器
芯片内RAM提供高质量的可编程菜单每像素1,2和4位字符单元
可编程字符单元大小
OSD菜单的水平和垂直拉伸
闪烁、透明和混合
音频输入
模拟声道左/右输入
24位音频ADC
数字音频I2S输入
SPDIF输入
数字信号输出
BT.656/BT.1120/YC16bit/24B RGB/YUV
DDR/SDR
支持标清和高清，运行速度高达165 Mhz。
模拟信号输出
10 bits DACs
CVBS and S-Video
Ypbpr(SOY) and RGB
HDMI 发送
HDMI 1.3/DVI1.0
嵌入式帧缓冲存储器
FRC帧速率转换器
电器特性和封装
1.8V/3.3V power supplier
128Pin LQFP package
