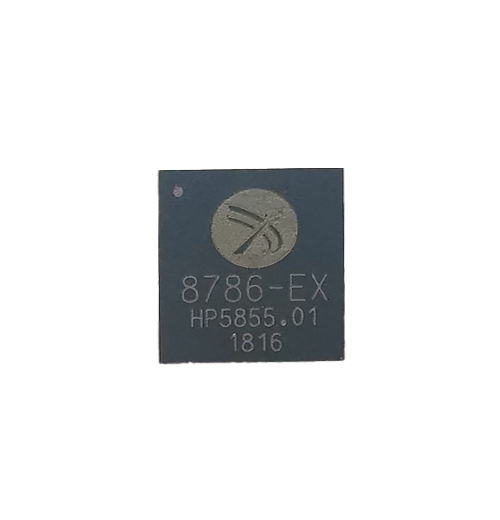

CV8786 基本描述

CV8786 集成了高性能的 10bit 视频ADC 和 24bit 音频 ADC 以及成熟可靠的 HDMI1.3 编码发送模块， 支持模拟VGA 或模拟YPbPr 信号以及模拟/数字音频信号转为标准 HDMI 信号输出，芯片不会对画面分辨率进行缩放，画质从肉眼对比来看已接近无损。

CV8786 只有 60PIN，尺寸仅 7x7mm, 低功耗及工业级设计，支持‐30 到 85 度环境下长时间工作，可以单芯片实现 VGA 转 HDMI,色差转 HDMI 等功能， 非常适合各类机顶盒，播放器，转换盒，工控设备做 VGA 和 HDMI 接口的转换。

功能特性

模拟视频输入

l   内置三通道 10‐bitADC。

l   ADC 模拟采样率高达 192 MSPS。

l   支持 RGBHV/RGBS/YPbPr/YCbCr 信号输入。

l   支持自动偏移(offset) 及相位(Phase)调整。

l   支持 YPbPr 的 480i/p, 576i/p, 720p25/30/50/60, 1080i50/60, 1080p24/25/30/50/60 等模式输入。

l   支持 VGA 信号到 1920x1200。

l   支持自动模式检测。

l 支持复制保护。

模拟音频输入

l   多位增强 ADC 架构。

l   24 位模数转换。

l   支持音频采样率高达 108khz。

l   内置低延迟数字滤波模块。

数字音频输入

l   四路 I2S 输入，采样率范围为 32~192Khz。

l   S/PDIF 接口支持 PCM,Dolby Digital, DTS。

l   数字音频模式帧率支持 192Khz。

l   数字音频兼容 IEC 60958 和 IEC 61937。

HDMI 输出

l   支持HDMI 1.3 和DVI1.0 输出，支持24bit 色深， 支持 1080P60 和 UXGA，速率高达 170Mhz。

l   支持 HDCP1.3 版本并兼容 CEC 1.3 版本。

l   支持 CEC 功能和热插拔(Hot Plug)。

控制及封装

l   I2C 接口可与外部通讯，支持外部晶体范围从10MHz 到30MHz，提供中断Pin 方便系统开发。

l   60pin plastic QFN 封装，尺寸为 7mmX7mm.

l   3.3/1.8V 电源供应，电流约 180ma.

l   工作环境温度支持‐30 至 85 摄氏度。

l   PB‐free 和 RoHS 认证。
